HB Lisdorfer Berg

Projektbeschreibung

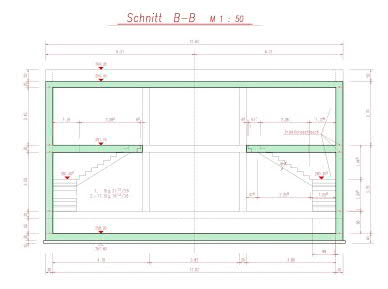

Für den Bau der zwei Trinkwasser-Hochbehälter und der Armaturenkammer werden die einzelnen Bauwerke, sind im Grundriss als „Brillenbauwerk“ angeordnet. Die Trinkwasser-Hochbehälter sind spiegelbildlich baugleich. Zwischen den zwei Behältern ist die Armaturenkammer angeordnet. Die Bauwerke sind durch Fugen voneinander getrennt. Das Bauwerk der Armaturenkammer mit den maximalen lichten Abmessungen von ca. 12,02 m x 8,30 m besitzt die Form eines Rechteck-Trapezgrundrisses und wird als zweigeschossiges Massivbauwerk, mit lichten Raumhöhen von 3,45 m bzw. 2,50 m hergestellt. Das Bauwerk bindet zwischen ca. 7,25 m und 3,10 m tief ins Erdreich ein.

Die Trinkwasser-Hochbehälter werden als Rundbecken mit einem lichten Durchmesser von 15,30 m ausgeführt. Die Decke und Bodenplatte besitzen jeweils ein Gefälle und die lichten Wandhöhen betragen ca. 3,70 m bis 4,55 m. Im Rundbecken ist eine Zwischenwand angeordnet mit einer wandhohen Öffnungsbreite von 2,00 m. Das Stahlbetonbauwerk wird angeschüttet und erhält eine Überschüttung der Decke von ca. 60 cm bis 1,10 m.

Die Bauwerke werden als weiße Wanne ausgeführt.

Auftraggeber	SBB Saarland Bau- und Boden Projektgesellschaft mbH
Projektbeschreibung	Neubau Hochbehälter / Lisdorfer Berg – Saarlouis
Unsere Leistungen	Ingenieurbauwerke Leistungsphasen 1-9 Tragwerksplanung Leistungsphasen 1-6 Technische Ausrüstung Leistungsphasen 1-9
